Vannstrøm Hall-sensor med bryter

Beskrivelse:

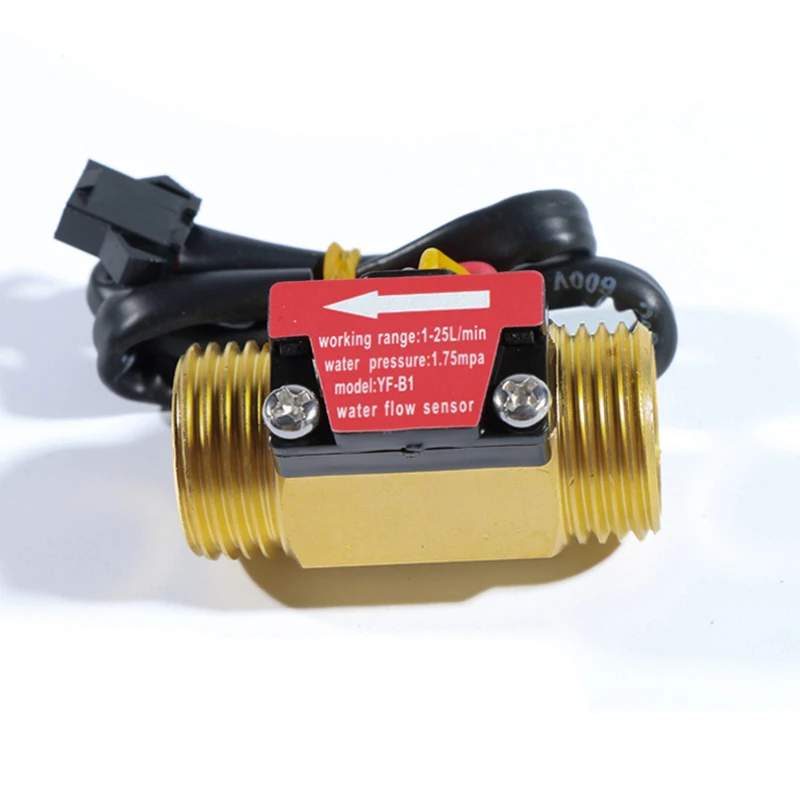

Vannstrømssensoren består hovedsakelig av et ventilhus i messing, en vannstrømsrotorenhet og en Hall-sensor. Den kan være installert ved vanninntaksenden av varmtvannsberederen for å oppdage vannstrømningshastigheten. Når vannet passerer gjennom vannstrømsrotoren, roterer den magnetiske rotoren og hastigheten endres med strømningshastigheten. Hall-sensoren sender ut det tilsvarende pulssignalet og sender det tilbake til kontrolleren. Enheten bedømmer størrelsen på vannstrømmen og regulerer den.

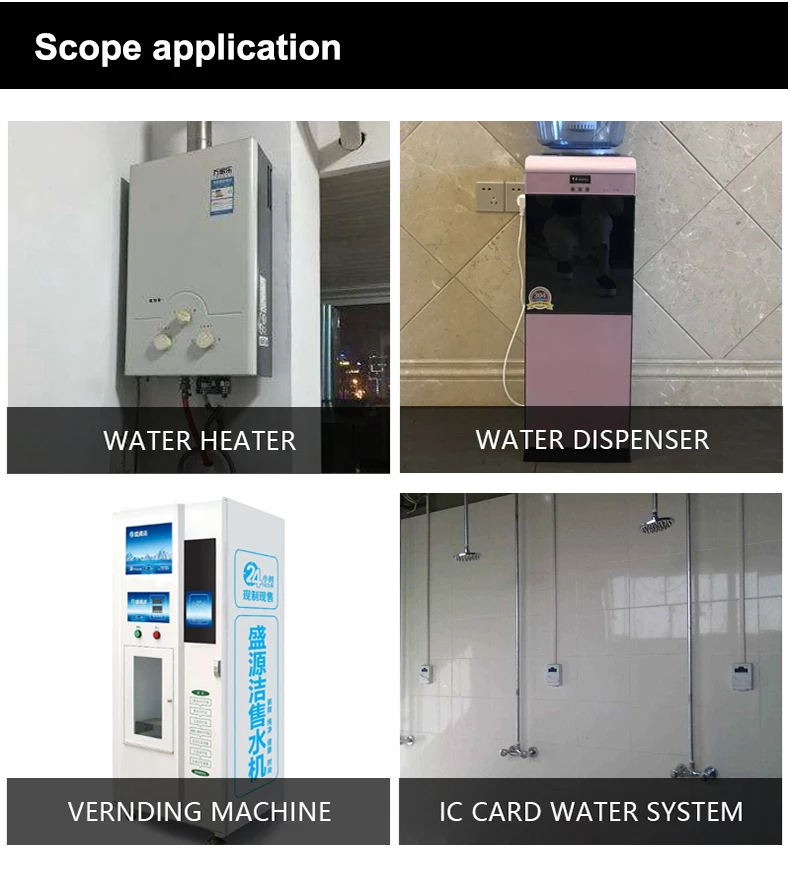

Brede bruksscenarier, mye brukt i varmtvannsberedere, drikkefontener, vannautomater, osv

Spesifikasjoner:

Grensesnittstørrelse: G1/2, G3/4, G1

Arbeidsspenningsområde: DC5~18V

Vanntrykkmotstand: ≤1,75 MPa

Utgangspuls høyt nivå: >DC4,7V (inngangsspenning DC 5V)

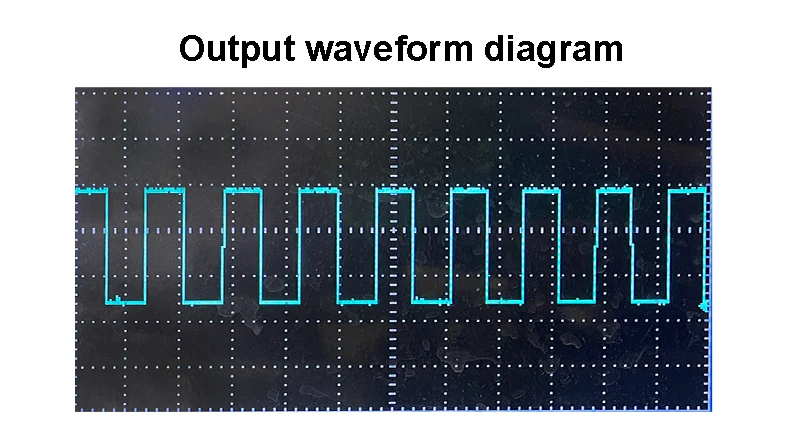

Utgangspuls arbeidssyklus: 50 %±10 %

Isolasjonsmotstand: >100MΩ

Tetthet: Lukk hvert hull, legg til 1,7Mpa vanntrykktest i 1 minutt, ingen lekkasje og deformasjon

Strømningspuls karakteristikk

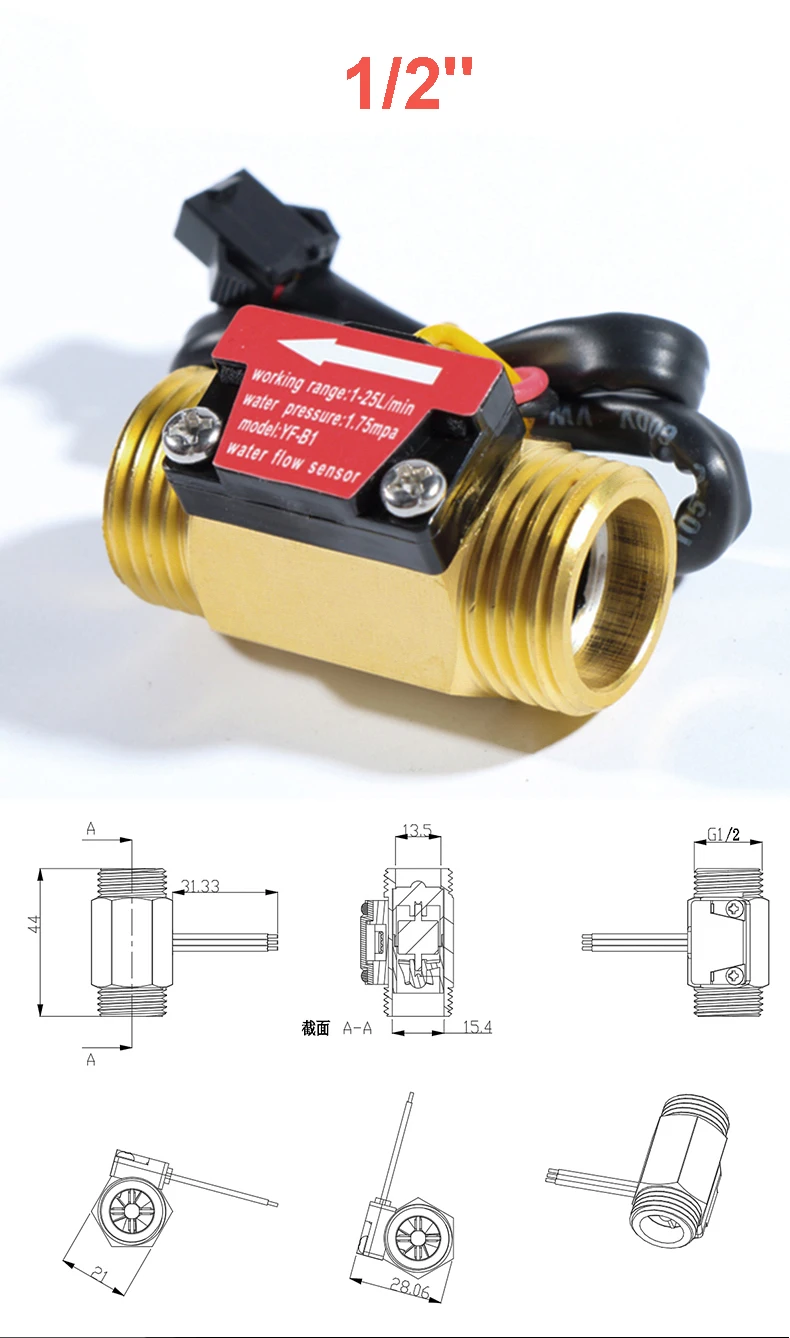

1/2» (11 *Q)Q=L /Min+ 3%,Det vil si 660 pulser per liter vann

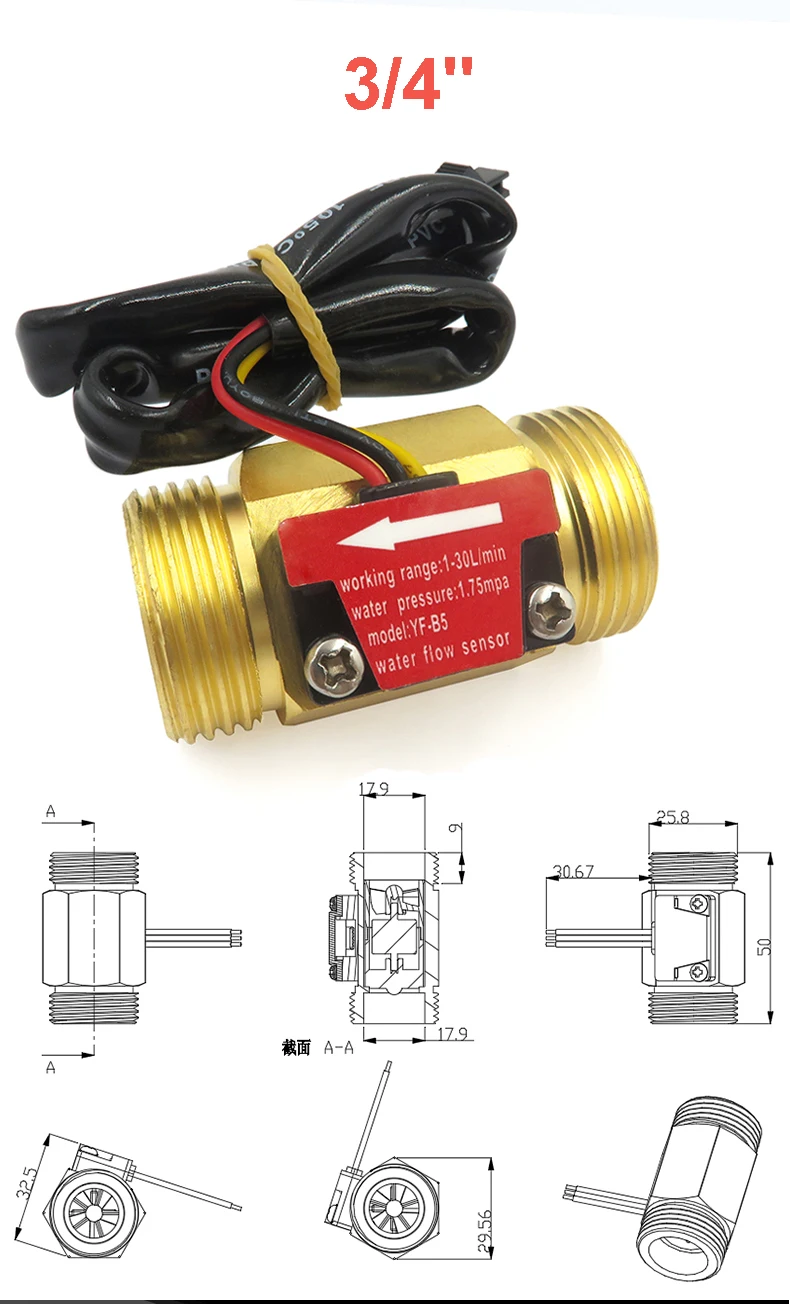

3/4» (6,6 *Q)Q=L /Min+ 3%,Det vil si 396 pulser per liter vann

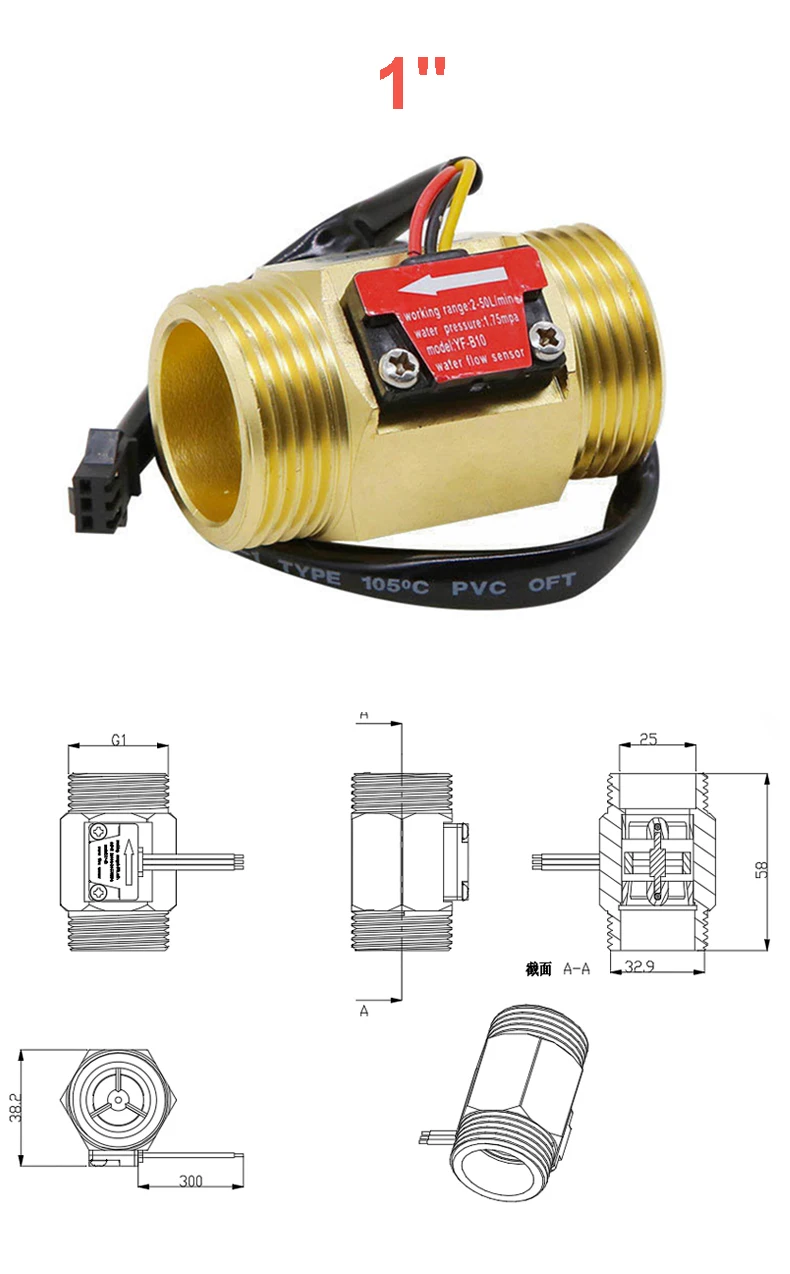

1» F=(8*Q-4)±5%，Det vil si 476 pulser per liter vann;(F er frekvens, Q er L/min) Feil±5%

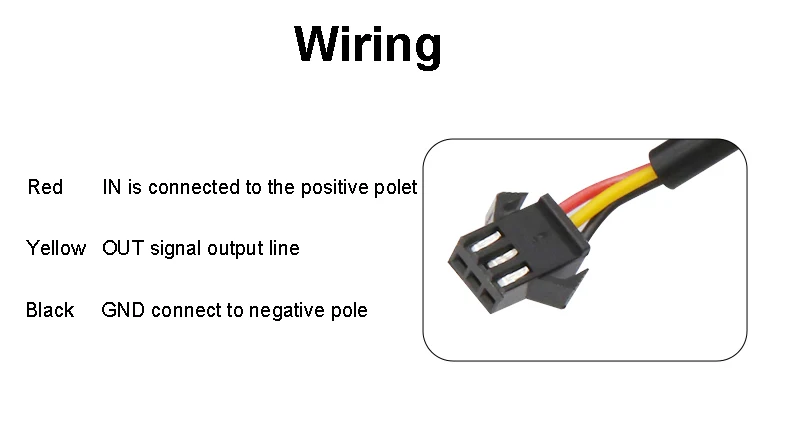

Kabling:

Rød IN er koblet til den positive polen

Gul OUT signal utgangslinje

Svart GND kobles til negativ pol

Forholdsregler:

1. Bare for bruk i miljø uten ytre alvorlig påvirkning, og ikke korroderende medier med kjemikalier

2. Vertikal installasjon, helningen overstiger ikke 5 grader

3. Temperaturen på mediet bør ikke overstige 120 ℃
